選擇鏈輪我們得要了解其是否標準件，外形，齒線形狀，輪齒位置等多方面因素，比如材質有鑄鐵，不銹鋼，碳鋼，尼龍，塑料等；適用范圍有工業，汽車，農機，減速機，升降機等；外形有圓柱齒輪，蝸桿蝸輪，錐齒輪，螺旋齒輪，行星齒輪等。

鏈輪：帶嵌齒式扣鏈齒的輪子，用以與節鏈環或纜索上節距準確的塊體相嚙合 [chain wheel]∶一種實心或帶輻條的齒輪,與（滾子）鏈嚙合以傳遞運動。

1. 鏈輪的齒形

　　鏈輪齒形必須保證鏈節能平穩自如地進入和退出嚙合，盡量減少嚙合時的鏈節的沖擊和接觸應力，而且要易于加工。

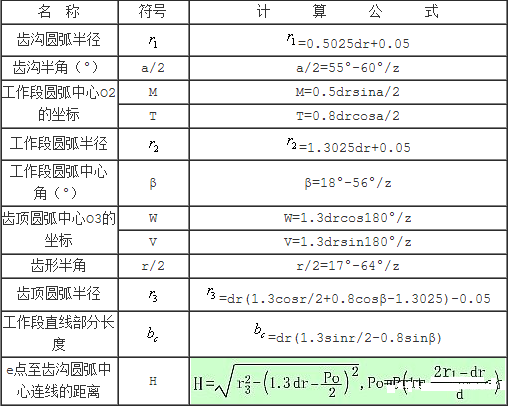

　　常用的鏈輪端面齒形。它是由三段圓弧aa、ab、cd和一段直線bc構成，簡稱三圓弧-直線齒形。齒形用標準刀具加工，在鏈輪工作圖上不必繪制端面齒形，只需在圖上注明"齒形按3RGB1244-85規定制造"即可，但應繪制鏈輪的軸面齒形，其尺寸參閱有關設計手冊。參數計算前面已經提到，不做重復敘述！

2. 鏈輪結構

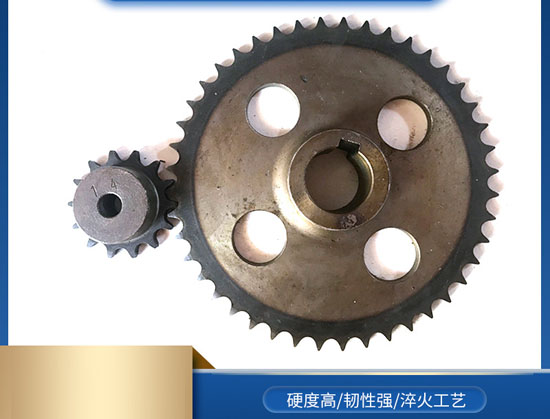

為4種常用的鏈輪結構。小直徑鏈輪一般做成整體式，中等直徑鏈輪多做成輻板式，為便于搬運、裝卡和減重，在輻板上開孔，大直徑鏈輪可做成組合式，此時齒圈與輪芯可用不同材料制造！

3. 鏈輪材料

鏈輪材料應保證輪齒有足夠的強度和耐磨性，故鏈輪齒面一般都做過熱處理，使之達到一定硬度。

分度圓直徑D=P*sin(180°/Z) P=鏈輪節距, Z=齒數

齒頂圓直徑(外徑)Da=D+(1-1.6/z)*P-D1 D1=齒槽寬度

齒根圓直徑Df=D-D1

齒側凸緣(排間槽)Dg=P*ctg(180°/Z)-1.04H2-0.76

H2=內鏈板高度

鏈輪節距P=360°/Z
